有关改性尼龙：切片的选择方法

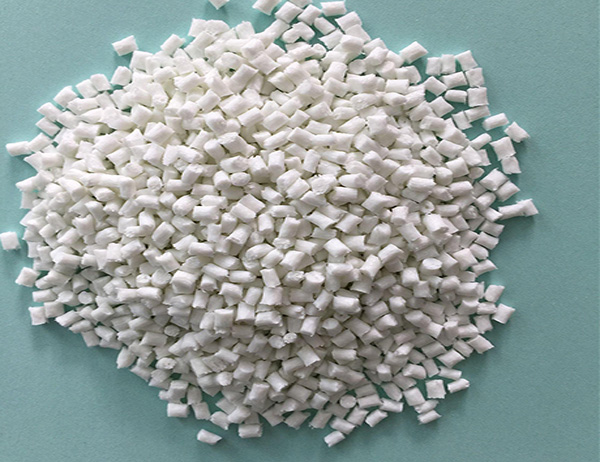

   首先看选用的纯料尼龙6切片。
   1、看相对粘度。理论上尼龙6切片粘度越高，增强料强度越高，但流动性会变差，可能出现超压注射现象。不同的用途，纯料切片的相对粘度也不同。
   2、看分子量分布。对尼龙6纺丝，分子量分布越窄，可纺性越好，纤维强度越高，但增强尼龙6不一样，适当的宽泛流动性反而更好，但分布过宽会影响强度和外观。
   3、看白度。纯料切片越白，增强尼龙6品质和外观越好，性能也越高。
   4、看端氨基含量。越高注塑制品着色性能越好。
   5、看品质的稳定性。大厂规模越大，管理越严格，纯料切片前后批号一致，做出来的增强切片品质才会更有保障。
   其次，看玻纤的品质和性能。同样的规格，大厂正牌玻纤都经过了严格的表面偶联剂处理，做出的增强尼龙6切片强度比未处理的要高10%-20%，直径一般在8-10微米之间（80-160支），越细越稳定，做出来的增强切片强度越高，品质越好，注塑加工制件前后批次外观一致。
   第三、看助剂配方和生产工艺。戏法人人会变，各有巧妙不同，玻纤增强尼龙6好的配方，会让性价比提高几个数量级。玻纤增强尼龙改性生产时一般添加0.5%左右的抗氧剂、增塑剂、润滑剂等改性助剂，这0.5%的配方可以做很多的文章。最后，也是最重要的是玻纤增强尼龙6改性生产的工艺优化。
   一般情况下，熔体控制温度高于尼龙6熔点20℃左右，这个区间温度越高，材料越紧密性，外观和性能越好，但过高，材料容易氧化、发黄。
   另一方面，玻纤增强尼龙6切片的粒径和光滑程度也会影响注塑加工性能，切片有棱角和毛刺同，注塑性能不会高。

关于有关改性尼龙：切片的选择方法的信息，如果你有相关材料的需求或者技术问题，请拨打免费电话：4008-118-928 与我们沟通交流，技术手机同微信：18621317168 诚挚欢迎您的来电！
