69计划房彩票

您好，欢迎访问69计划房彩票官网！
400-8118-928

长玻纤与短玻纤改性尼龙的性能及应用优势对比

长玻纤与短玻纤改性尼龙的性能及应用优势对比

发布日期：2020-08-21 00:00:00　浏览次数：

   1
   从普通消费品到耐用消费品，塑料在日常生活中无处不在。为了提高塑料的强度，热塑性材料通常通过 玻纤或者 碳纤维增强。面对高载荷下以及高温低温工况下的冲击应力，普通短玻纤材料往往无法匹配，在这种情况下，聚合物开始软化或变脆，长玻纤增强聚合物应运而生。
那么长玻纤与短玻纤的 尺寸差异以及 应用优势是什么呢？
   尺寸差异

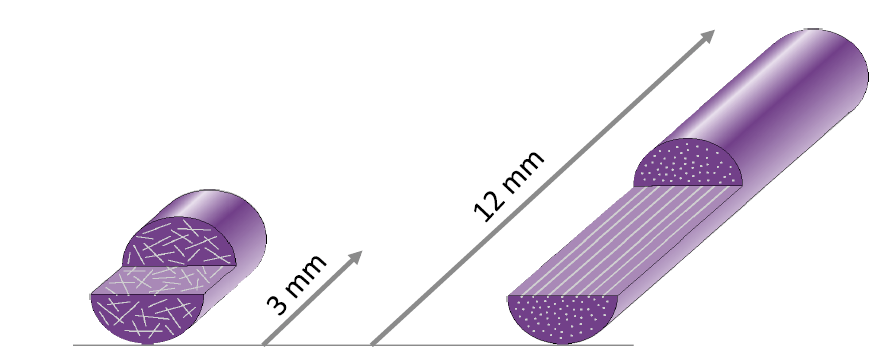

   普通玻纤的尼龙粒子：
   大小尺寸约为3-4mm，长宽比50-250
   长玻纤的尼龙粒子：
   大小尺寸约为10-12mm，长宽比＞400
   另外，两种粒子中玻纤的分布也不同。
    基础刚性更优
   如上图，PA GF 50 natural (2916)是一款基于PA66合金的50%短玻纤材料， PA LGF 50 natural (5504)是对应的 50%长玻纤材料，从物性的对比上可以看到 刚性，强度，模量都有了一定的提升，尤其是缺口冲击性能得到了质的飞跃。
   力学性能更好

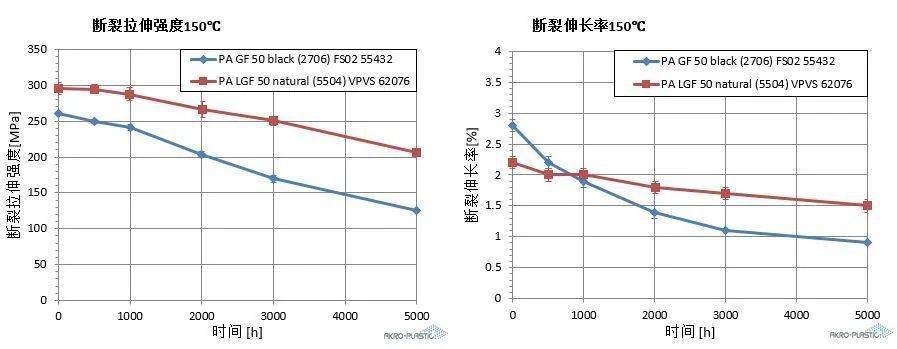

   如上图，在高温150℃，5000个小时的热老化后，长玻纤材料的拉伸强度从290Mpa下降到了 210Mpa，而短玻纤的拉伸强度从260Mpa下降到 了125Mpa，长玻纤的刚性保持率要优于短玻纤，长玻纤抵抗热老化的能力更强。
   更低蠕变

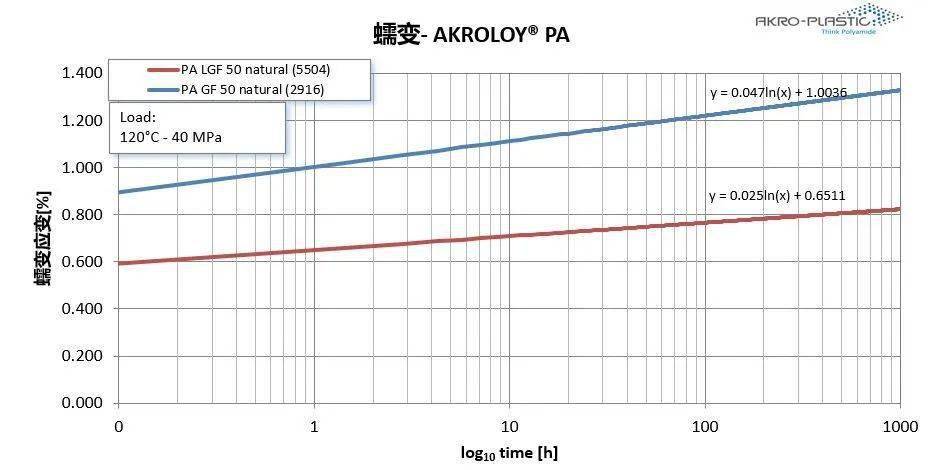

   影响蠕变性能的因素有时间，温度和载荷，在 120℃，40Mpa载荷下，长玻纤的蠕变明显优于短玻纤。这对于有长期静态承压的零件来说，至关重要，当短玻纤无法满足要求的时候，可以尝试长玻纤。

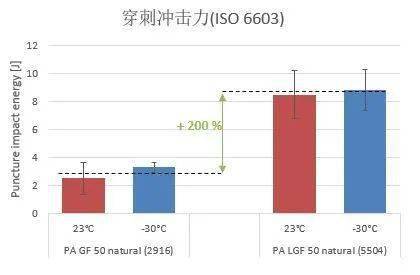

   抗冲击
   如上图，在高温150℃，5000个小时的热老化后，长玻纤材料的拉伸强度从290Mpa下降到了 210Mpa，而短玻纤的拉伸强度从260Mpa下降到 了125Mpa，长玻纤的刚性保持率要优于短玻纤，长玻纤抵抗热老化的能力更强。
   各向异性收缩少

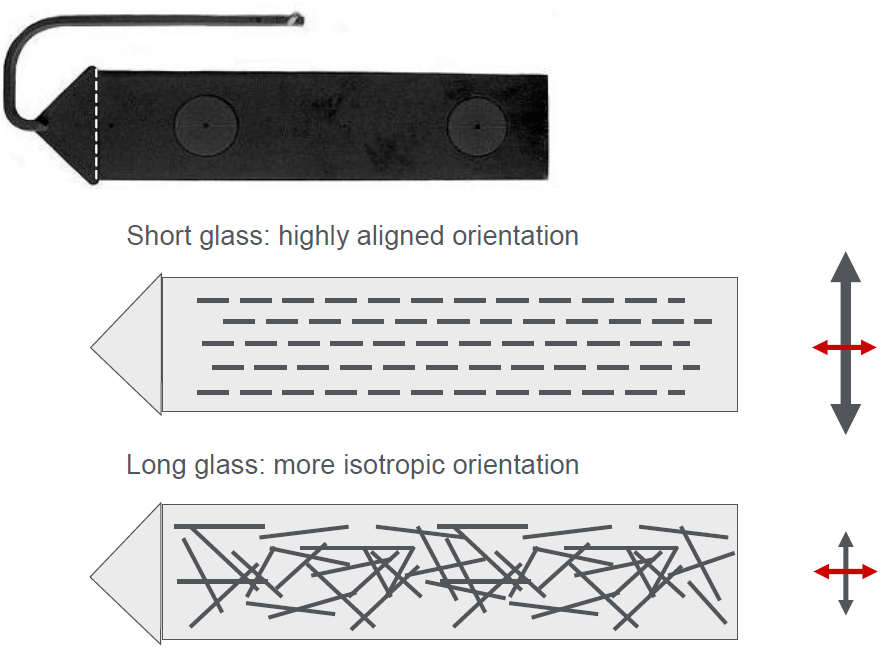

   收缩率对零件的尺寸至关重要，短玻纤材料的横向收缩率要远高于纵向收缩率，各向异性比较严重，导致零件的尺寸难以控制，收缩明显。而长玻纤材料的横向和纵向收缩率非常接近，显示出各向同性，改善了零件翘曲的风险，尺寸更易控制。




本文来源：艾邦高分子

关于长玻纤与短玻纤改性尼龙的性能及应用优势对比的信息，如果你有相关材料的需求或者技术问题，请拨打免费电话：4008-118-928 与我们沟通交流，技术手机同微信：18621317168 诚挚欢迎您的来电！

技术服务与产品应用
400-8118-928
