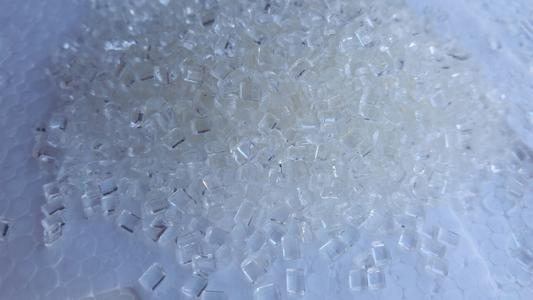

透明尼龙不属于结晶性塑料：
     除透明尼龙外，其它尼龙都属于结晶性塑料，有较高的熔点，熔融温度范围较窄，热稳定性不好。PA较易吸湿，潮湿的尼龙在成型过程中，表现为粘度急剧下降并混有气泡制品表面出现银丝，所得制品机械强度下降，所以加工前材料必需干燥处理，可在80～110℃干燥6小时，成型时允许含水量尼龙6和尼龙66为 0.1%，尼龙11为0.15%，尼龙610为0.1%～0.15%，最高不得超过0.2%。注意，PA类塑料在90℃以上干燥易引起变色。

     尼龙流动性好，易溢料，宜用自锁时喷嘴，并应加热。同时由于溶体冷凝速度快，应防止物料阻塞喷嘴、流道、浇口等引起制品不足现象。模具溢边值0.03，而且熔体粘度对温度和剪切力变化都比较敏感，但对温度更加敏感，降低熔体粘度先从料筒温度入手。成型收缩范围及收缩率大，方向性明显，易发生缩孔，变形等。
     尼龙再生料的使用最好不超过三次，以免引起制品变色或机械物理性能的急剧下降，应用量应控制在25%以下，过多会引起工艺条件的波动，再生料与新料混合必须进行干燥。
    开机时应首先开启喷嘴温度，然后再给料筒加温，当喷嘴阻塞时，切忌面对喷孔，以防料筒内的溶体因压力聚集而突然释放，发生危险。在停机时要清空螺杆，防止下次生产时，扭断螺杆。
     使用少量的脱模剂有时对气泡等缺陷有改善和消除的作用。尼龙制品的脱模剂可选用硬脂酸锌和白油等，也可以混合成糊状使用，使用时必须量少而均匀，以免造成制品表面缺陷。
69计划房彩票     尼龙制品的后处理是为了防止和消除制品中的残留应力或因吸湿作用所引起的尺寸变化。后处理方法有热处理法和调湿法两种。

关于透明尼龙不属于结晶性塑料的信息，如果你有相关材料的需求或者技术问题，请拨打免费电话：4008-118-928 与我们沟通交流，技术手机同微信：18621317168 诚挚欢迎您的来电！
